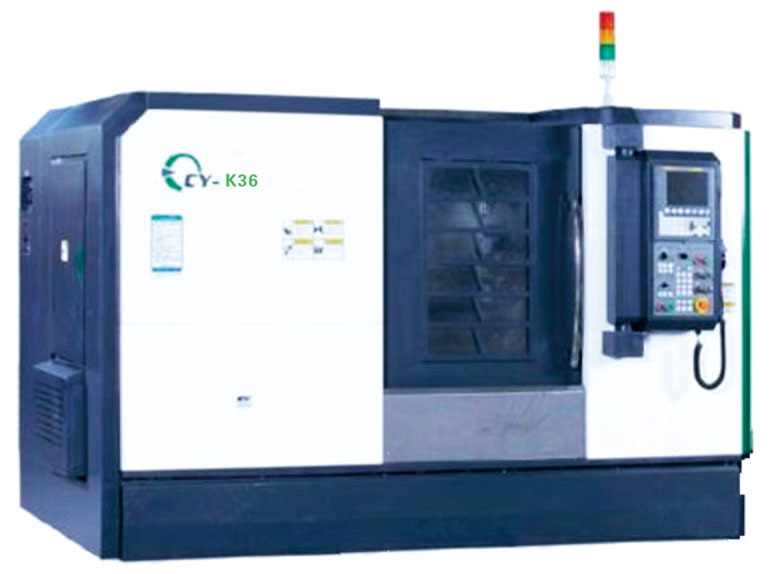

总体布局合理紧凑、占地面积小；高刚性、精密独立单主轴，刚性和抗振性好。 该系列机床具有加工能力大、精度稳定和加工效率高的特点；机床控制系统具有严密的保护措施，保证人身和设备安全。 适合汽车、船舶、轴承、军工等机械行业零件使用大切削量、高效率、大批量加工。 |
| 项目 | 单位 | CY-K36 | |
| 床身上回转直径 | mm | Ф550 | |
| 滑板上回转直径 | mm | Ф360 | |
| 加工直径 | 盘类 | mm | Ф360 |
| 轴类 | mm | Ф320 | |
| 切削长度 | mm | 500/750/1000/1500/2000 | |
| 主轴端部型式及代号 | A2-6 | ||
| 主轴孔直径 | mm | Ф66 | |
| 通过棒料直径（配中空卡盘时） | mm | Ф50 | |
| 主轴转速范围 | r/min | 50～3000 | |
| 主轴功率 | KW | 11 | |
| 主轴输出扭矩（30分钟） | Nm | 190 | |
| X轴快移速度 | m/min | 24 | |
| Z轴快移速度 | m/min | 24 | |
| X轴行程 | mm | 250 | |
| Z轴行程 | mm | 550/850/1050/1550/2050 | |
| 尾座套筒直径 | mm | Ф75（500规格）Ф110（其它规格） | |
| 尾座套筒行程 | mm | 100 | |
| 尾座主轴锥孔锥度 | 莫氏 | 5#（活动顶尖，500规格）4#(自回转，其它规格) | |
| 刀架形式 | 卧式伺服8工位 | ||
| 刀具尺寸 | 外圆刀 | mm | 25x25 |
| 镗刀杆直径 | mm | Ф40 | |
| 机床外形尺寸 | 长x宽x高 | mm | 3000x1800x1900(500规格) |
| 机床重量 | 毛重/净重 | Kg | 3600/3900 |
