| 项目 | 单位 | GMC1212 | GMC1216 | GMC1220 |
| 工作台面尺寸 | mm | 1400×1000 | 1800×1000 | 2200×1000 |
| X轴行程(工作台左右移动) | mm | 1200 | 1600 | 2000 |
| Y轴行程(主轴滑座移动方向) | mm | 1200 | ||
| Z轴行程(主轴箱上下移动) | mm | 700 | ||
| 龙门宽度 | mm | 1270 | ||
| 主轴中心至立柱侧面距离 | 310 | |||
| 主轴端面至工作台面距离 | 150~ 850 | |||
| 工作台T型槽(数目-尺寸×间距) | rpm | 7-22×120 | ||
| 主轴(规格安装直径-传动形式) | BT40-φ150-短鼻端皮带 | |||
| 主轴转速 | 8000 | |||
| X/Y/Z轴丝杠 | 5010/5010/4010 | |||
| X轴导轨 | 45#滚柱线轨 | |||
| Y轴导轨 | 45#滚柱线轨 | |||
| Z轴导轨 | 矩形滑轨(硬轨) | |||
| 刀库 | BT40-24T圆盘 | |||
| X/Y/Z轴瞬间快速移动速度 | M/min | 12/12/12 | ||
| 主电机功率 | Kw | 11/15 | ||
| X/Y/Z轴电机扭矩 | NM | 27/20/20 (抱闸) | ||
| 工作台承重 | kg | 2500 | 3000 | 3500 |
| 整机净重 | kg | 9700 | 10800 | 12000 |
| 精度标准 | GB/T19362.1 | |||
| 定位精度 | 0.016/0.016/0.014 | 0.017/0.016/0.014 | 0.019/0.016/0.014 | |
| 重复定位精度 | 0.010/0.010/0.008 | 0.010/0.010/0.008 | 0.010/0.010/0.008 | |

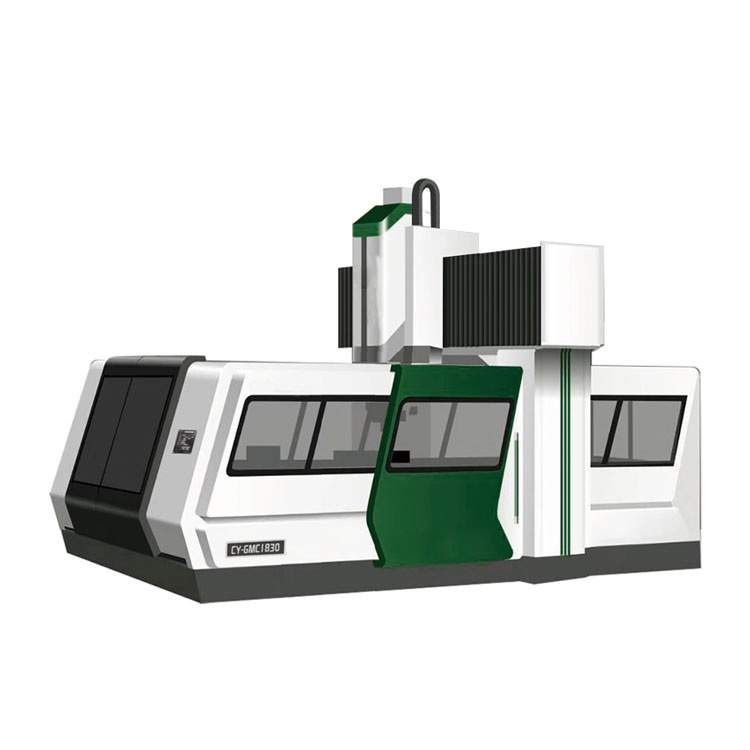

GMC1212 GMC1216 GMC1220 龙门加工中心
GMC12系列龙门加工中心，采用一体式龙门框架结构，具有较高的刚性及稳定性。配备平衡系统来平衡主轴箱的移动，以提高机床精度。铸件内腔系蜂巢式复合排列结构，经时效及二次回火处理，保证机床稳定性。
