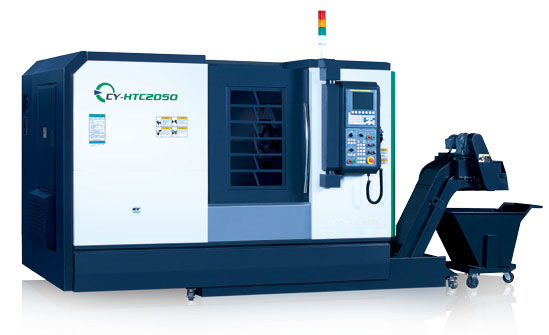

CY-HTC16 HTC20 HTC25 斜床身车床

CY-HTC系列数控卧式车床是我厂实行以市场和客户需求为中心理念，集我厂多年生产乐动官方注册的经验，顺应市场需求而设计更新换代的产品，弥补老产品的不足，具有运用领域广、环保、高效、节能、夕卜观新颖等特点。整机采用机、电、液一体化结构，整体布局紧凑合理，并采用先进的有限元分析软件对整机进行分析优化，使整机性能达到优。
CY-HTC系列数控卧式车床主要用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切削的速度需求。适合汽车、摩托车、电子、航天、军工等行业对回转体类零件进行高效、大批量、高精度的加工。

咨询热线：

13187891689

项目		单位	HTC16	HTC20	HTC25	HTC32	HTC40	HTC50	HTC63	HTC80
床身上回转直径		mm	450	450	450	520	650	690	750	900
滑板上回转直径		mm	160	250	270	320	400	500	550	680
加工直径		mm	160	220	250	320	400	500	630	800
切削长度		mm	120	500-1000	500-1000	500-1000	1000-2000	1000-2000	1500-3000	1500-3000
主轴端部型式及代号			A2-5	A2-6	A2-6	A2-8	A2-8	A2-8	A2-11	A2-11
主轴孔直径		mm	48	62	62	80	80	80	104	130
通过棒料直径(配中空卡盘时)		mm	35	48	48	65	65	65	89	115
主轴转速范围(进口轴承)		r/min	40-5000	30-4500	30-4000	35-3500	35-3500	35-3000	20-2000	20-1200
主轴功率		Kw	5.5/7.5	44515	44515	44515	15/18.5	18.5/22	22/30	30/37
主轴输出扭矩(30分钟)		Nm	64	150	150	196	540	860	1059	2450
X轴快移速度		m/min	24	20	20	20	16	16	10	10
z轴快移速度		m/min	24	24	24	20	20	20	15	10
X轴行程		mm	350	150	160	180	220	270	340	420
z轴行程		mm	200	530-1030	530-1030	530-1030	1100-2100	1100-2100	1550-3050	1550-3050
尾座套筒直径		mm		80	80	80	120	120	150	180
尾座套筒行程		mm		100	100	100	150	150	150	150
尾座主轴锥孔锥度				5#	5#	5#	5#	5#	5#	6#
尾座体行程		mm		400-900	400-900	400-900	900-1900	900-1900	1350-2800	1350-2800
导轨形式			滚动导轨						滑动导轨
机床标配刀架形式			排刀	卧式八工位液压刀架			卧式十二工位液压刀架
刀具尺寸	外圆刀	mm	20X20X125	25X25X150	25X25X150	25X25X150	25X25X150	25X25X150	32X32X170	32X32X170
刀具尺寸	锂刀杆直径	mm	25	32	32	40	40	50	50	50
机床标配系统			GSK980TDb	GSK988T			SIEMENS 828D	SIEMENS 828D	FANUC OiTD	FANUC OiTD
